Stützgleiter sind wesentliche mechanische Komponenten in den Stabilisierungssystemen von Baumaschinen. Ihre Funktion besteht darin, eine gleichmäßige, kontrollierte Bewegung der ausfahrbaren Abstützungen zu ermöglichen, um die Maschine während des Betriebs zu stabilisieren. Diese Bauteile müssen äußerst verschleißfest sowie widerstandsfähig gegen dynamische und statische Kräfte sein, die beim Abstützen von Maschinen auf unebenem und oft schwierigem Untergrund auftreten.
In der Konstruktion von Baumaschinen wie Baggern, Kränen, Turmdrehkranen oder Teleskopladern spielt die Stabilisierung eine Schlüsselrolle für die Sicherheit und Effizienz der Arbeit. Daher müssen die Stützgleiter so ausgelegt sein, dass sie eine gleichmäßige Lastverteilung auf die Bodenfläche gewährleisten und ein reibungsloses Gleiten der oftmals schweren und unter hohem Druck arbeitenden Abstützungen ermöglichen.
FUNKTIONSWEISE DES STÜTZGLEITERS
Ausfahren der Stützen
Die Stabilisierungsstützen von Baumaschinen wie Kränen oder Baggern funktionieren durch das Ausfahren nach außen, um die Kontaktfläche mit dem Untergrund zu vergrößern. Die Gleiter ermöglichen diese Bewegung durch Reduzierung der Reibung zwischen den beweglichen Bauteilen und der Maschinenkonstruktion.
Während des Maschineneinsatzes, insbesondere im anspruchsvollen Gelände, kann der Druck auf die Stützen enorm sein, was große Druckkräfte und Spannungen erzeugt. Die Stützgleiter müssen diesen Belastungen standhalten und eine gleichmäßige Kraftverteilung über die gesamte Stützfläche gewährleisten. Dies verhindert ungleichmäßiges Einsinken der Stützen und minimiert das Risiko des Umkippens der Maschine.
Gleichmäßige Druckverteilung
Eine gleichmäßige Druckverteilung auf den Untergrund ist entscheidend für die Stabilität der Maschine. Die Gleiter dienen als Dämpfungselement, das eine bessere Anpassung der Stütze an Bodenunebenheiten ermöglicht. So kann die Maschine auch auf instabilem, lockerem oder unebenem Untergrund wie Sand, Kies oder Schlamm effektiv stabilisiert werden.
Reibungsreduzierung und Wartung
Die Stützgleiter verbessern nicht nur die Maschinenstabilität, sondern reduzieren auch die Reibung zwischen den Konstruktionselementen. Dies verringert den Verschleiß der mechanischen Bauteile und senkt den Wartungsaufwand, der zur Aufrechterhaltung der Maschinenbetriebsfähigkeit erforderlich ist. Gleiter aus selbstschmierenden Materialien beseitigen zusätzlich die Notwendigkeit regelmäßiger Schmierarbeiten, was ein wesentlicher Vorteil für Maschinen ist, die an entlegenen Einsatzorten mit eingeschränktem Servicerezugang arbeiten.

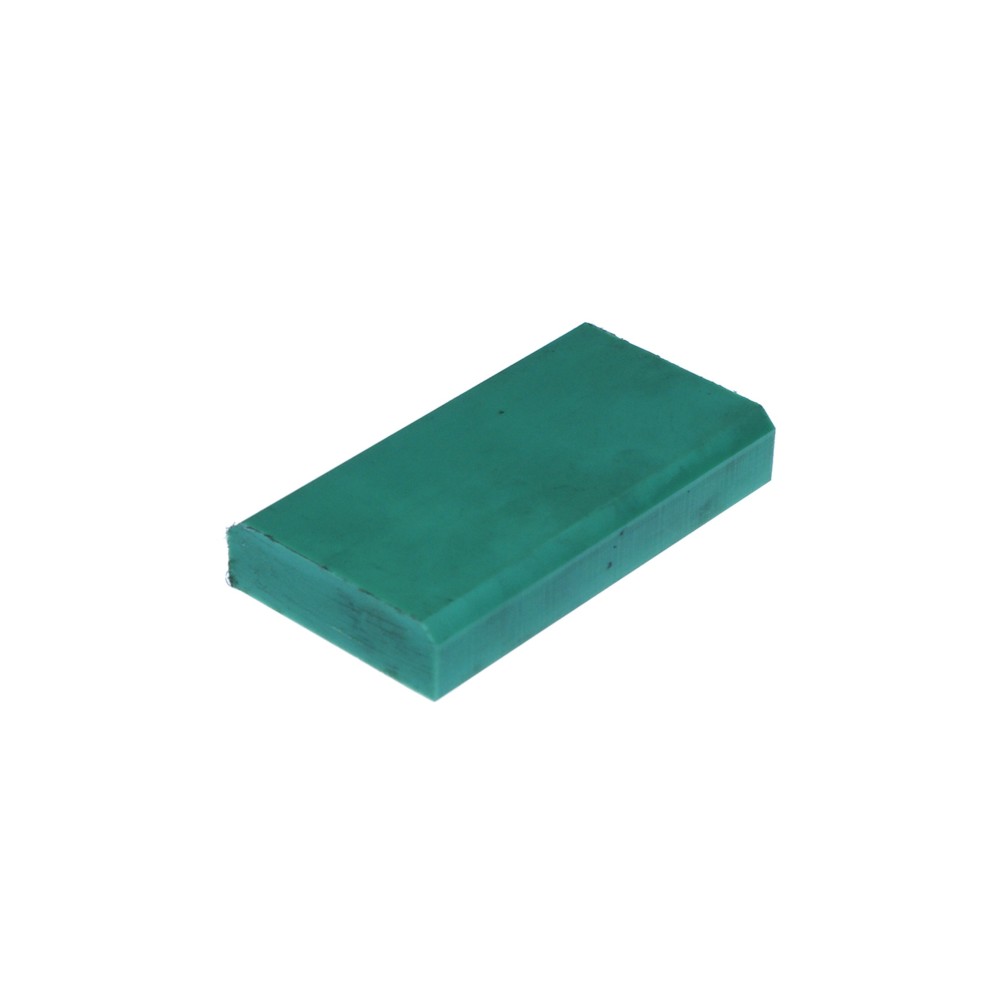

CATERPILLAR STÜTZGLEITER
Die Stützgleiter der Marke G-TRAX für Caterpillar-Maschinen sind hochwertige Komponenten, die moderne Werkstofftechnologien mit präziser Fertigung verbinden und Zuverlässigkeit sowie Langlebigkeit unter allen Arbeitsbedingungen gewährleisten. Speziell für Caterpillar-Baumaschinen entwickelt, passen diese Gleiter perfekt zu den Stabilisierungssystemen und garantieren eine reibungslose und präzise Bewegung der Hydraulikstützen.
Die Produkte von G-TRAX bestehen aus fortschrittlichen Verbundwerkstoffen mit niedrigen Reibungskoeffizienten, die den Verschleiß der Bauteile bei intensiver Nutzung minimieren. Diese Gleiter zeichnen sich durch außergewöhnliche Abriebfestigkeit, Beständigkeit gegen chemische Substanzen und harte Umgebungsbedingungen wie Schlamm, Sand oder extreme Temperaturen aus. Durch den Einsatz selbstschmierender Technologien reduzieren die G-TRAX-Produkte den Wartungsbedarf und gewährleisten eine längere Lebensdauer der Caterpillar-Maschinen sowie ihre zuverlässige Stabilisierung auf jedem Gelände.
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: |
| CATERPILLAR | 428D |
| CATERPILLAR | 432D |
| CATERPILLAR | 438D |
| CATERPILLAR | 442D |
Alternative / Cross Referenznummern |
|---|
| 1265696 | 1931685 | GL1931685 |
